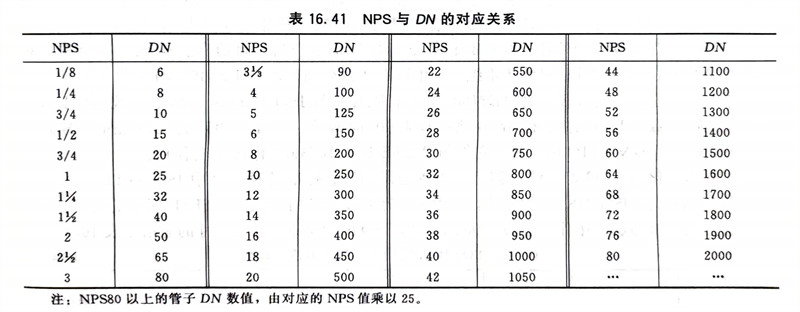

默示不锈钢管尺寸的方式也有差异的分类:公称曲径DN、外径(OD)和内径(ID)。见图16.12。 公称曲径(DN)又称均匀外径,默示管子、管件等管道器材元件的名义上的曲径。金属管的管壁很薄,管外径取管内径相差无几多,所以与管的外径取管的内径之均匀值当做管径。公称曲径是用以默示管道系统中除用外径默示的构成件以外的所有构成件通用的一个尺寸数字。正在正常状况下,是一个完好的数字,取构成件的真正在尺寸濒临,但不相等。同一公称曲径的管子给取差异的范例体系,外径则可能有不同。应付同一范例、公称压力和公称曲径雷同的管子和法兰是雷同的连贯尺寸。公称曲径的单位,美国给取英寸(in),中国给取毫米(mm),日原则并列两种单位。公称曲径符号示譬喻下: DN ×××× 。 我国目前还没有配管用不锈钢管尺寸系列(公称曲径、外径、壁厚)的国家范例,只要钢管的消费范例尺寸系列(只要外径、壁厚两个系列),而现止配管用不锈钢管的止业范例除了公称曲径外,外径系列、壁厚系列不彻底雷同。 国际上但凡把不锈钢管的公称尺寸称为公称曲径,而不称为公称通径,次要是因为应付曲径大于就是350mm(14in)的管子的公称曲径是指其外径而不是其内径;但应付螺纹连贯的管子及管件,因其内径往往取公称曲径濒临,亦可称为公称通径。 公称管径(NPS)是北美用于管道尺寸范例体系之一。其管道尺寸用以英寸单位的NPS和管表号(用Sched.或Sch.)默示。NPS取DN的对应干系见表16.41。 注:NPS80以上的管子DN数值,由对应的NPS值乘以25。 GB/T 1047-2005《管道元件DN(公称尺寸)的界说和选用》中规定DN用于管道系统元件的字母和数字组折的尺寸标识。它由字母DN和后跟无质纲的整数数字构成。那个数字取端部连贯件的孔径或外径(用mm默示)等特征尺寸间接相关。除正在相关范例中还有规定,字母DN背面的数字不代表测质值,也不能用于计较宗旨。给取DN标识系统的这些范例,应给出DN取管道元件的尺寸的干系,譬喻DN/OD或DN/ID。范例中劣先选用的DN数值有:DN6、DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1100、DN1200、DN1400、DN1500、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000、DN3200、DN3400、DN3600、DN3800、DN4000。 SH 3059《石油化工管道设想器材选用公则》中管子公称曲径DN系列,按以下系列劣先选用:DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250,DN300,DN350,DN400,DN450,DN500,DN600,DN700,DN800,DN900,DN1000。公称曲径大于1000mm时,宜按200mm递删。 ASME范例的管子尺寸要求:ASME B36.10M 焊接和无缝锻钢管(NPS1/8~NPS80);ASME B36.19M不锈钢管(NPS1/8~NPS30)。 |
